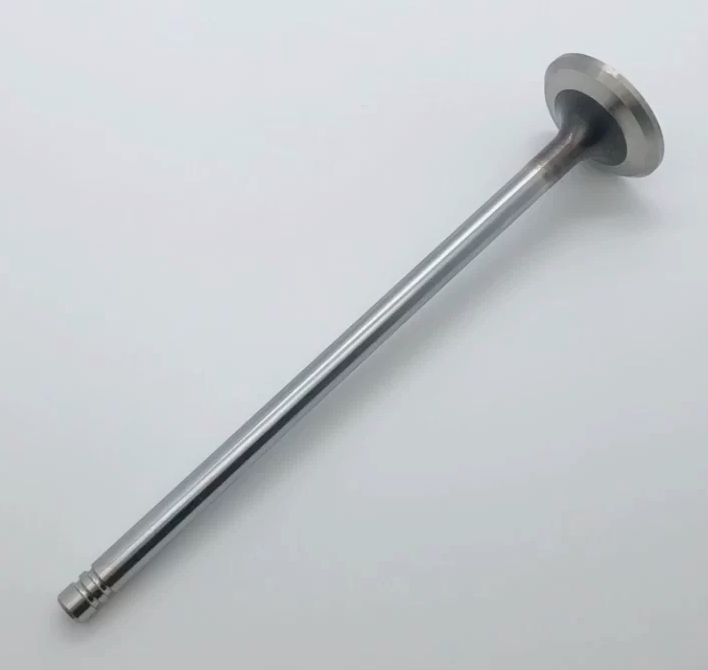

Выпускной клапан 147-8211 для двигателей Caterpillar 3126 и C7: почему прогорают клапана и как спасти ГБЦ от разрушения

В эпицентре взрыва: как работает выпускной клапан на Cat C7 и 3126

В отличие от впускного клапана, который постоянно охлаждается свежим потоком воздуха из турбины, выпускной клапан (артикул 147-8211) работает в экстремальных условиях. Его задача — открыться в доли секунды, выпустить из цилиндра струю раскаленных выхлопных газов и герметично закрыться.

Единственный способ для выпускного клапана сбросить тепло — это передать его через фаску на седло клапана в головке блока цилиндров (ГБЦ) в тот короткий момент, когда он закрыт. Именно поэтому к геометрии и материалу (жаропрочным сплавам) этой детали инженеры Caterpillar предъявляют жесточайшие требования.

Главные причины прогара и обрыва выпускных клапанов

Ресурс газораспределительного механизма на моторах Cat 3126 и C7 огромен, но тяжелые условия эксплуатации карьерной и строительной техники неумолимо его сокращают. Почему клапан начинает разрушаться?

• Нарушение тепловых зазоров: Самая частая причина. Если зазор слишком мал (клапан "зажат"), при нагреве стержень удлиняется, и клапан перестает плотно садиться в седло. Раскаленные газы под огромным давлением начинают прорываться через микрощель, работая как автоген. Кромка клапана плавится и прогорает.
• Износ направляющей втулки: Если стержень клапана болтается во втулке, клапан садится в седло с перекосом. Нарушается герметичность и теплоотвод. Кроме того, через разбитую направляющую масло попадает в цилиндр, образуя толстый слой нагара.
• Льющие форсунки (проблемы с топливной): Неисправные насос-форсунки (HEUI на моторах Cat) подают топливо неравномерно или не распыляют его. Догарание солярки происходит уже на такте выпуска, прямо на открытом клапане, что приводит к его критическому перегреву.
• Усталость металла и перекрут мотора: Работа на запредельных оборотах или естественная усталость могут привести к отрыву тарелки клапана от стержня (сухарей).

Чек-лист: 4 симптома, что клапан 147-8211 нуждается в замене

Прогар клапана можно «поймать» до того, как он полностью разрушится и натворит бед в цилиндре. Вас должны насторожить:

1. Специфические хлопки в выхлопную трубу: Звук работающего мотора становится неровным, «бубнящим». Это несгоревшая смесь вылетает через неплотно закрытый выпускной тракт.
2. Падение мощности и сильная вибрация: Двигатель откровенно «троит», экскаватору или погрузчику не хватает сил для выполнения привычных операций.
3. Резкое падение компрессии: При замере компрессометром в одном из цилиндров показатели будут критически низкими по сравнению с остальными.
4. Повышенный расход топлива: Электронный блок управления (ЭБУ) пытается компенсировать падение мощности заливая в цилиндры больше солярки.

Катастрофические последствия обрыва

Игнорирование симптомов обходится очень дорого. Если перегретый стержень обломится, тарелка клапана упадет прямо в цилиндр. На тысячах оборотов в минуту массивный поршень впечатает стальной клапан в головку блока цилиндров.

Итог: пробитый поршень, загнутый шатун, изуродованная ГБЦ и глубокие задиры на зеркале гильзы. Вместо замены клапанов и притирки седел вам предстоит полный капитальный ремонт двигателя стоимостью в сотни тысяч рублей.

Надежные запчасти для газораспределительного механизма Caterpillar

При ремонте ГБЦ двигателей Caterpillar 3126 и C7 использование «сырых» китайских клапанов недопустимо. Металл неизвестного качества просто расплавится при первой же серьезной нагрузке в карьере.

Компания ООО «Резерв» гарантирует качество каждой детали. На нашем складе в Екатеринбурге (ул. Черняховского 86к2) всегда в наличии выпускные клапаны 147-8211 (1478211), а также впускные клапаны, направляющие втулки, пружины, маслосъемные колпачки и сухари для спецтехники Caterpillar.

Мы предлагаем только проверенные ОЕМ-аналоги и оригинальные запчасти, которые полностью соответствуют заводским спецификациям CAT по жаропрочности и геометрии. Наши специалисты помогут подобрать полный комплект для ремонта вашей ГБЦ по серийному номеру двигателя. Звоните — мы оперативно отгрузим заказ транспортной компанией в любой регион России, чтобы ваш двигатель работал ровно и без перебоев!
