Устройство гидроцилиндра Komatsu: из чего состоит главная мышца экскаватора
Экскаватор легко поднимает многотонные глыбы скальной породы, но вся эта титаническая мощь держится на скрытых внутри гидроцилиндрах. Как устроен этот агрегат на технике Komatsu? Почему малейшая царапина на хромированном штоке или износ копеечной резинки приводят к огромным убыткам? Заглянем внутрь самой сильной «мышцы» экскаватора и разберем ее конструкцию до винтика.
Анатомия невероятной силы
Гидроцилиндры рукояти, стрелы и ковша — это исполнительные механизмы, которые превращают энергию потока гидравлической жидкости в мощное линейное движение. На экскаваторах Komatsu (особенно популярных серий PC200, PC300, PC400) эти узлы спроектированы с огромным запасом прочности, чтобы выдерживать пиковые нагрузки в карьерах и на стройплощадках.

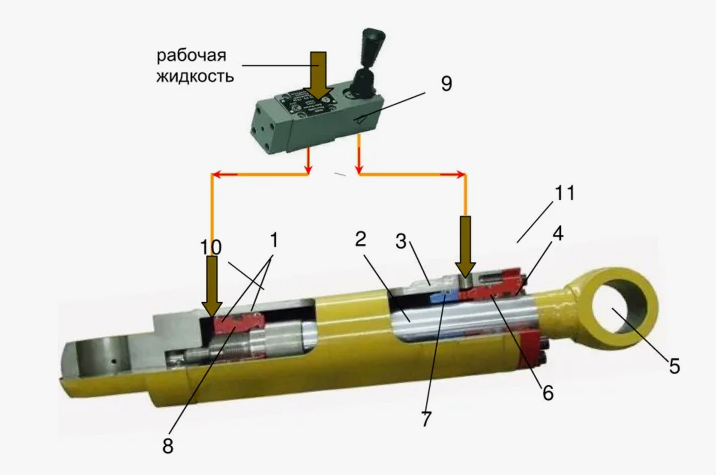

Несмотря на колоссальную мощь, конструкция гидроцилиндра обманчиво проста. Главный секрет кроется в ювелирной точности обработки деталей и качестве применяемых сплавов. Рассмотрим основные элементы:
- Гильза (корпус цилиндра): Толстостенная стальная труба. Ее внутренняя поверхность — так называемое «зеркало» — отхонингована до микронной гладкости. Малейшая глубокая риска на этом зеркале приведет к внутреннему перетеканию масла и падению рабочего давления.
- Шток: Подвижный стальной стержень, который непосредственно толкает рабочее оборудование. Покрыт слоем высокопрочного хрома для защиты от коррозии и минимизации трения. Именно шток первым принимает на себя удары и агрессивную внешнюю среду.
- Поршень: Массивная деталь, накрученная на внутренний конец штока. Она делит внутреннее пространство гильзы на две герметичные рабочие полости (поршневую и штоковую). Когда масло под давлением 300-350 бар подается в одну полость, оно давит на поршень и заставляет шток двигаться.
- Букса (крышка цилиндра): Направляющий элемент, через который шток выходит наружу. Букса жестко центрирует шток относительно гильзы и служит посадочным местом для внешних защитных уплотнений.
- Проушины и подшипники ШСЛ: Точки шарнирного крепления гидроцилиндра к раме или стреле экскаватора. Они обеспечивают подвижность соединения и компенсируют небольшие перекосы при работе.
Невидимый щит: система уплотнений (ремкомплект)
Металл не может герметично скользить по металлу. Поэтому важнейшая часть устройства — это полиуретановые, тефлоновые и резиновые манжеты. Именно они удерживают внутри колоссальное давление. Ремкомплект делится на четыре ключевые зоны:
- Грязесъемник: Самое внешнее кольцо в буксе. Счищает со штока налипшую глину, лед и абразивную пыль при каждом его втягивании.
- Штоковые уплотнения: Удерживают гидравлическое масло внутри цилиндра, не давая ему вытекать по штоку на землю.
- Поршневые манжеты: Не дают гидравлике перетекать между полостями внутри гильзы. Если они изношены — тяжелый ковш будет самопроизвольно опускаться вниз.
- Направляющие (опорные) кольца: Центрируют поршень и шток, предотвращая прямое трение стального поршня о стальную гильзу.
Почему надежный агрегат дает сбой?
Даже легендарное японское качество Komatsu уязвимо перед суровыми условиями эксплуатации. Если грязесъемник износился, внутрь буксы попадает абразивная пыль, которая быстро стирает манжеты в порошок. Случайные удары арматурой или камнями по штоку оставляют сколы на хроме — эти острые края режут уплотнения, как бритва. А работа на старом или загрязненном гидравлическом масле неизбежно приводит к образованию глубоких задиров на зеркале гильзы.
Вернем силу вашему экскаватору
Если гидроцилиндр вашего Komatsu дал течь, начал проседать под нагрузкой или шток покрылся задирами, действовать нужно незамедлительно. Игнорирование проблемы приведет к полному разрушению агрегата и попаданию металлической стружки в гидросистему, что выведет из строя насос и распределитель.
Компания ООО «Резерв» — ваш надежный поставщик комплектующих для спецтехники. На нашем складе в Екатеринбурге (ул. Черняховского 86к2) всегда в наличии все необходимое для ремонта и замены гидроцилиндров экскаваторов Komatsu:
- Качественные ремкомплекты уплотнений (оригиналы и проверенные временем ОЕМ-аналоги);
- Штоки и хонингованные трубы для самостоятельного восстановления агрегатов;
- А также гидроцилиндры стрелы, рукояти и ковша в сборе для быстрой замены на объекте.
Наши специалисты профессионально подберут запчасти по каталогам Komatsu, гарантируя их 100% совместимость с вашей машиной. Звоните нам — обеспечим оперативную отгрузку в любой регион России и поможем вернуть вашу технику в забой без лишних простоев!
