Центральный (поворотный) коллектор экскаватора: устройство, неисправности и ремонт

Что представляет собой центральный коллектор как запчасть?

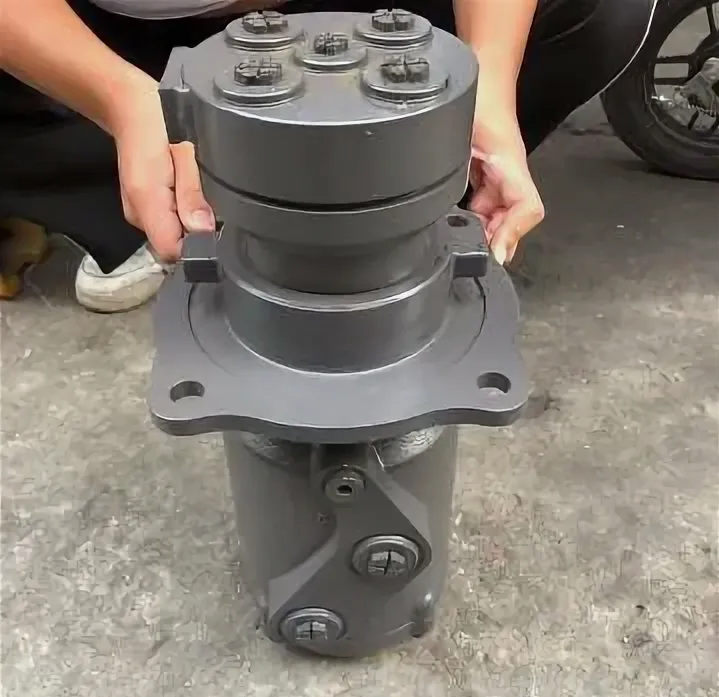

С технической точки зрения, поворотный коллектор — это высокоточный многоканальный гидравлический распределитель. В собранном виде он выглядит как массивный металлический цилиндр с множеством штуцеров и выходов для подключения рукавов высокого давления (РВД). Основные компоненты конструкции:

• Корпус (гильза): стальной внешний стакан с технологическими отверстиями для портов.
• Сердечник (колонка/вал): массивная внутренняя ось с продольными и кольцевыми каналами для движения масла.
• Ремкомплект (система уплотнений): набор тефлоновых, полиуретановых и резиновых О-образных колец, которые изолируют каналы друг от друга.

Деталь производится из высокопрочной стали с микронными допусками. Зеркало (внутренняя поверхность) корпуса и поверхность вала проходят сложную термообработку и хонингование для идеального скольжения сальников.

Для чего служит и какие функции выполняет гидрошарнир?

Главная функция центрального коллектора — передача потоков гидравлической жидкости под высоким давлением от насосов на вращающейся башне к гидромоторам хода на неподвижной ходовой тележке.

Именно благодаря этому узлу кабина экскаватора может безостановочно вращаться на 360 градусов вокруг своей оси, при этом гидравлические шланги не перекручиваются и не обрываются. Также через гидрошарнир может подаваться жидкость на цилиндр отвала, если он предусмотрен модификацией техники.

Симптомы неисправности: что происходит с экскаватором?

Поломку поворотного коллектора опытный машинист или механик замечает сразу, так как она напрямую влияет на ходовые качества машины. Основные признаки выхода узла из строя:

• Потеря тяги хода: экскаватор движется вяло, не может заехать на уклон или вязнет в грунте (падает давление в магистрали хода).
• Отклонение от прямолинейного движения: машину постоянно «тянет» в одну сторону, так как давление пропадает только в одном из контуров.
• Смешивание жидкостей: масло из контура высокого давления пробивает уплотнения и уходит в сливную (дренажную) магистраль.
• Внешние течи: гидравлическое масло выдавливает наружу через верхнюю или нижнюю крышку коллектора.

Главные причины выхода коллектора из строя

Несмотря на массивность детали, внутри это очень чувствительный механизм. К основным причинам поломок относятся:

1. Загрязнение гидравлического масла. Металлическая пудра, стружка или грязь в гидросистеме работают как наждачная бумага. Абразив моментально прорезает уплотнения и оставляет глубокие задиры на металле.
2. Естественный износ ремкомплекта. Из-за постоянного трения и циклических перепадов температур тефлоновые кольца истираются и «дубеют», теряя способность держать давление.
3. Перегрев системы. При систематическом перегреве гидравлики сальники деформируются и разрушаются.
4. Механическая выработка. Радиальные нагрузки со временем увеличивают зазор (эллипсность) между валом и корпусом. В таком случае простая замена резинок уже не поможет.

Где ремонтировать: в поле или в мастерской?

Вопрос ремонта часто вызывает споры среди механиков. Возможен ли ремонт в полевых условиях? Только в качестве экстренной временной меры (например, чтобы техника смогла своим ходом выбраться из болота). Замена ремкомплекта в поле сопряжена с огромным риском попадания пыли и песка внутрь узла. Малейшая песчинка приведет к тому, что коллектор снова потечет через несколько рабочих смен.

Ремонт в мастерской — это единственный правильный подход. В чистом агрегатном цехе специалисты проводят микрометраж поверхностей, проверяют вал на эллипсность, при необходимости шлифуют зеркало цилиндра и, что самое важное, опрессовывают собранный узел на гидравлическом стенде перед установкой на экскаватор.

Подводные камни при разборке и сборке

Если вы решили перебирать узел самостоятельно, будьте готовы к следующим сложностям:

• Путаница с РВД. Самая частая ошибка — перепутать гидравлические шланги местами. Обязательно маркируйте каждый рукав и порт (керните или используйте цветные стяжки) перед демонтажем! Иначе экскаватор поедет не в ту сторону.
• Повреждение новых колец. Тефлоновые уплотнения очень жесткие. Их нужно предварительно разогревать в горячем масле и устанавливать с помощью специальных конусных оправок. При монтаже "на сухую" кольца часто закусывает или срезает.
• Игнорирование задиров. Если на валу есть продольная царапина, новые кольца не решат проблему. Острые края царапины просто срежут новый сальник при первых оборотах башни.

Где купить надежный центральный коллектор?

Если результаты дефектовки показали, что восстановление вала и корпуса нецелесообразно (глубокая выработка, трещины), узел необходимо менять в сборе. Любой простой техники — это прямые финансовые убытки.
